養殖場弱電智能化系統施工方案提升養殖場的生產效率、管理水平

一、項目概述

1、項目背景

　　為適應現代化畜牧養殖的發展趨勢，提升養殖場的生產效率、管理水平和生物安全防控能力，擬對本養殖場進行全面的弱電智能化系統建設。通過引入先進的信息化、物聯網技術，實現對養殖環境、畜禽生長、人員物資流動等的精細化、自動化、智能化管理。

2、建設目標

　　環境智能調控：自動監測并調控舍內溫度、濕度、氨氣、二氧化碳等環境參數，為畜禽生長提供最佳環境。

　　生產高效管理：實現自動喂料、供水、清糞等過程的監控與管理，降低人工成本，提高生產效率。

　　疫病有效防控：通過視頻監控、行為分析、消毒通道管理等手段，構建堅實的生物安全體系。

　　數據決策支持：集中采集各類生產數據，進行統計分析，為生產經營決策提供科學依據。

　　能源精細管控：監控水電等能源消耗，實現節能降耗。

二. 設計原則與依據

1、設計原則

　　先進性：采用成熟的物聯網、云計算、大數據技術。

　　可靠性：系統架構穩定，關鍵設備冗余，確保7x24小時不間斷運行。

　　擴展性：預留接口和容量，便于未來系統擴容和功能升級。

　　易用性：操作界面簡潔直觀，易于學習和使用。

　　經濟性：在滿足需求的前提下，優化方案，控制投資成本。

2、設計依據

　　《智能建筑設計標準》

　　《安全防范工程技術規范》

　　《綜合布線系統工程設計規范》

　　《民用建筑電氣設計標準》

三、系統組成與功能

　　百實科技養殖場弱電智能化系統施工方案主要包括以下子系統：

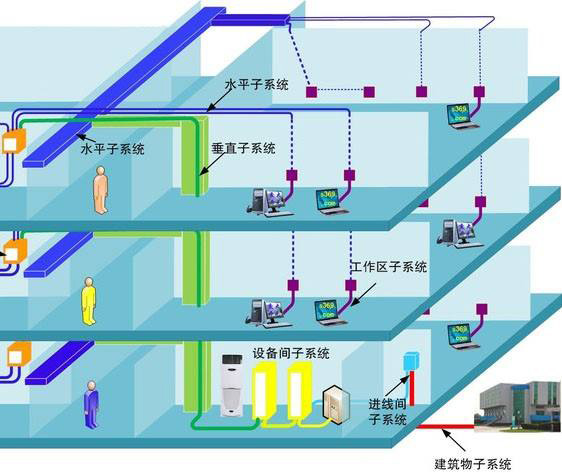

1、綜合布線系統

　　作為所有信息系統的“神經網絡”，負責傳輸數據、語音和視頻信號。

　　結構：采用星型拓撲結構，核心機房至各養殖舍、辦公區弱電間。

線纜選擇：

　　主干：單模光纜，保證長距離、高帶寬傳輸。

　　水平：超五類或六類非屏蔽雙絞線(UTP)。

　　信息點布置：根據攝像頭、傳感器、網絡設備等終端位置預留足夠的信息端口。

2、網絡系統

　　構建穩定、安全、全覆蓋的網絡環境。

　　核心層：位于中心機房，配置高性能核心交換機。

　　接入層：在各養殖舍部署工業級交換機，具備防塵、防潮、寬溫特性。

　　無線覆蓋：在辦公區、生活區部署商用Wi-Fi;在養殖舍內，根據需要部署工業級無線AP，用于移動巡檢設備接入。

　　網絡安全：部署防火墻，劃分VLAN(如：生產VLAN、安防VLAN、辦公VLAN)，隔離不同業務，防止安全風險擴散。

3、養殖環境智能監控系統

　　系統的核心，直接關系到生產效益。

　　傳感器部署：在每個養殖舍內均勻部署溫濕度、氨氣(NH3)、硫化氫(H2S)、二氧化碳(CO2)、光照度等傳感器。

　　控制邏輯：傳感器數據上傳至監控平臺，平臺根據預設的閾值，自動控制風機、濕簾、加熱器、燈光等設備啟停，實現環境閉環控制。

　　報警功能：當環境參數超標或設備故障時，系統通過聲光、短信、APP推送等方式報警。

4、視頻安防監控系統

　　實現全場無死角監控，保障資產安全與生物安全。

前端設計：

　　場區周界：部署帶智能分析的球機，實現區域入侵、越界偵測報警。

　　大門/出入口：部署高清槍機，清晰記錄人員、車輛進出。

　　養殖舍內：部署廣角、低照度球機或槍機，全面觀察畜禽狀態。推薦使用防腐蝕、防塵的工業級攝像機。

　　糞污處理區、飼料庫等重點區域：部署固定攝像機。

　　存儲與顯示：采用NVR或CVR進行集中存儲，存儲時間不少于30天。在門衛室或辦公室部署監控大屏。

5、門禁一卡通系統

　　嚴格控制人員進出，實現規范化管理。

　　讀卡器安裝點位：養殖場主出入口、各養殖舍入口、飼料庫、辦公區重要房間。

　　識別方式：推薦使用指紋或人臉識別等生物識別方式，避免卡片丟失帶來的風險。

　　聯動功能：與視頻監控聯動，刷卡時抓拍圖片或錄像?？稍O置時間權限，限制非工作人員在特定時間進入生產區。

6、入侵報警系統

　　作為周界防護的補充。

　　部署：在圍墻、重要倉庫窗戶安裝紅外對射探測器或電子圍欄。

　　聯動：一旦觸發，立即在監控中心報警，并聯動視頻系統切換到相應位置進行錄像。

7、公共廣播系統

　　用于日常通知、背景音樂播放和緊急情況下的應急指揮。

　　部署：在養殖舍、辦公區、生活區等區域安裝防水音柱或壁掛音箱。

　　功能：支持分區廣播，可單獨對某個養殖舍進行喊話。

四、施工組織與部署

1、施工階段劃分

　　前期準備階段：技術交底、圖紙會審、設備材料采購、施工隊組織。

　　管線敷設階段：按照圖紙進行管槽預埋、橋架安裝、線纜敷設與測試。

　　設備安裝階段：安裝攝像機、傳感器、交換機、控制器等前端和設備間設備。

　　系統調試階段：單機調試、子系統調試、全系統聯動調試。

　　試運行與培訓階段：系統試運行，同時對甲方管理人員進行培訓。

　　竣工驗收階段：整理竣工資料，交付甲方，完成驗收。

2、關鍵施工要點

　　防潮防腐：養殖舍內所有管線、設備、接線盒均需采用防腐、防潮型號。線纜接頭必須做防水處理。

　　防雷接地：場區監控立桿、機房、各建筑弱電箱均需做良好的防雷與接地保護。

　　供電保障：核心設備(如機房服務器、網絡核心)采用UPS供電。前端設備可采用就近取電+集中備份電源的方式。

　　線路保護：室外管線埋深不低于0.7米，并穿鍍鋅鋼管保護;室內線路穿金屬橋架或PVC管。

五、設備選型建議

　　網絡設備：推薦華為、H3C、銳捷等知名品牌工業級產品。

　　監控設備：推薦?？低暋⒋笕A股份等品牌，選擇畜牧養殖專用機型。

　　傳感器：選擇測量精度高、穩定性好、具備校準功能的品牌，如E+E、維薩拉等。

　　控制器：選用支持標準Modbus、BACnet等協議的PLC或?qū)Ｓ铆h(huán)境控制器，便于集成。

六、系統集成與平臺功能

　　統一門戶：單點登錄，一個界面查看所有系統狀態。

　　數據駕駛艙：以圖表、曲線等形式直觀展示關鍵生產數據(存欄量、死淘率、料肉比)和環境數據。

　　智能告警中心：匯總所有子系統的報警信息，并按等級處理。

　　報表分析：自動生成生產日報、周報、月報，支持歷史數據對比分析。

　　遠程控制：授權用戶可通過電腦或手機APP遠程查看現場情況，并控制相關設備。

七、預算與工期估算

　　預算構成：設備材料費、施工費、系統集成與軟件開發費、設計與管理費、培訓與維護費。

　　工期估算：對于一個標準化的萬頭豬場，預計施工周期為 45-60個工作日。

八、售后服務與培訓

　　質保期：提供至少2年的系統整體免費質保。

　　響應時間：提供7x24小時技術支持，重大故障4小時內響應。

　　技術培訓：為甲方提供不少于2次的全員系統操作與日常維護培訓，并提供詳細的中文操作手冊。

　　百實科技養殖場弱電智能化系統施工方案構建了一個全方位、多層次、智能化的養殖場管理生態系統。通過科學施工和有效集成，將極大提升養殖場的核心競爭力，實現從傳統養殖向智慧養殖的成功轉型。
