一、項目概述

　　1、項目名稱：百實科技完成某集團數據中心機房弱電工程

　　2、項目地點：

　　3、建設單位：[填寫甲方單位名稱]

　　4、施工單位：[填寫乙方/承包單位名稱]

　　5、工程范圍：本方案涵蓋機房內的所有弱電子系統的施工，主要包括：

　　綜合布線系統(數據、語音)

　　機房安防系統(門禁、視頻監控)

　　機房動環監控系統(UPS、空調、漏水、溫濕度等)

　　消防報警系統(早期預警)

　　KVM 管理系統

　　機房橋架及線管系統

　　6、建設目標：構建一個穩定、安全、高效、智能、易于管理并符合國家標準的現代化機房，確保核心設備與數據的安全，為業務系統提供可靠的運行環境。

二、設計依據與標準

　　本工程的設計與施工嚴格遵循以下國家及行業標準規范：

　　《數據中心設計規范》GB 50174-2017

　　《綜合布線系統工程設計規范》GB 50311-2016

　　《綜合布線系統工程驗收規范》GB 50312-2016

　　《安全防范工程技術標準》GB 50348-2018

　　《民用建筑電氣設計標準》GB 51348-2019

　　《建筑電氣工程施工質量驗收規范》GB 50303-2015

　　建設單位提供的相關技術圖紙及要求。

三、各子系統施工方案

1、 綜合布線系統

　　施工內容：負責機房內所有服務器、網絡設備、存儲設備之間的數據連接，以及管理區的語音、數據點位鋪設。

材料選擇：

　　線纜：采用六類或超六類非屏蔽/屏蔽雙絞線，OM3/OM4多模萬兆光纖。

　　配線架：采用符合標準的模塊化配線架、光纖配線架。

　　跳線：采用原廠高性能跳線。

施工要點：

　　所有線纜敷設均通過橋架和線管，嚴禁飛線。

　　強弱電線纜分開敷設，保持最小300mm距離，防止干擾。

　　線纜彎曲半徑應符合規范(如：非屏蔽網線不小于8倍線徑)。

　　所有信息點、配線架端口標簽清晰、唯一，符合管理規范。

　　機柜內線纜綁扎整齊，預留適當余量，便于日后維護。

2、機房安防系統

?門禁系統

　　施工內容：在機房主入口、核心區域入口安裝門禁控制器、讀卡器、電鎖、出門按鈕。

施工要點：

　　采用雙向讀卡或“刷卡+密碼”方式，提高安全性。

　　電鎖安裝牢固，與消防系統聯動，發生火警時自動釋放。

　　線路采用RVVP屏蔽線纜，防止信號干擾。

?視頻監控系統

　　施工內容：在機房出入口、主要通道、機柜列間、UPS室、空調室等關鍵區域安裝高清網絡攝像機。

施工要點：

　　攝像機安裝無死角，確保全覆蓋。

　　存儲設備容量需滿足至少90天的錄像存儲需求。

　　采用POE交換機或集中供電方式，電源穩定可靠。

3、機房動環監控系統

　　施工內容：對機房的基礎環境與動力設備進行實時監控、報警。

監控對象與施工要點：

　　供配電：監測市電狀態、UPS輸入/輸出/負載/電池參數。通過UPS的SNMP或干接點接口連接。

　　精密空調：監測空調運行狀態、回風溫濕度、告警信息。通過廠家協議轉換接口連接。

　　溫濕度：在機房的送風區、回風區、機柜熱點區域安裝溫濕度傳感器。

　　漏水檢測：在空調下方、水管經過處鋪設漏水感應繩，定位式漏水檢測系統為首選。

　　消防：接入氣體滅火系統的報警信號。

　　所有傳感器安裝位置需具有代表性，布線規范，報警閾值設置合理。

4、消防報警系統

　　施工內容：通常由專業消防單位施工，弱電工程負責配合完成與動環監控系統的信號對接。

　　施工要點：

　　確?；馂?zāi)報警控制器的告警干接點信號正確接入動環監控主機。

　　了解氣體滅火區的聲光報警和放氣指示燈位置，避免誤接。

5、KVM 管理系統

　　施工內容：安裝數字KVM交換機、KVM客戶端以及相關纜線。

施工要點：

　　KVM主機安裝在標準機柜內。

　　使用專用Cat6網線或光纖連接服務器接口模塊與KVM交換機。

　　確保IP網絡訪問安全，設置嚴格的用戶權限。

6、機房橋架及線管系統

　　施工內容：安裝弱電線槽、橋架和穿線管。

施工要點：

　　采用上走線或下走線方式，與強電橋架分層、分隔布置。

　　橋架安裝橫平豎直，接地良好。

　　所有線纜從橋架引出后，必須套波紋管或PVC管進行保護。

四、施工組織與部署

1、項目管理架構：

　　項目經理：負責整體協調、進度、成本和質量控制。

　　技術負責人：負責技術方案、解決施工中的技術難題。

　　安全員：負責現場施工安全監督。

　　施工隊長：帶領施工班組按圖施工。

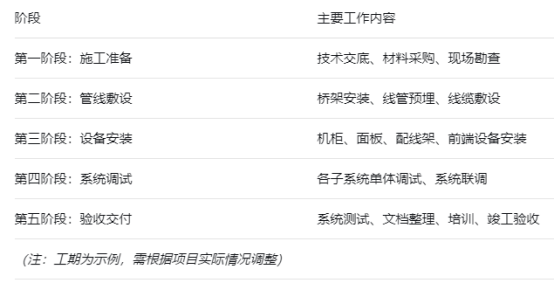

2、施工進度計劃：

3、主要施工機具與材料：

　　機具：光纖熔接機、網絡測試儀、萬用表、電鉆、梯子等。

　　材料：詳見各子系統材料清單。

五、質量保證措施

　　嚴格執行“三檢制”：自檢、互檢、專檢。

　　所有材料、設備進場前報驗，提供合格證、檢測報告。

　　隱蔽工程(如預埋管線)在覆蓋前必須經監理或甲方驗收簽字。

　　施工過程符合設計圖紙和規范要求，變更需有正式手續。

六、安全與文明施工措施

安全措施：

　　所有施工人員持證上崗，進行安全培訓。

　　施工現場配備滅火器，嚴禁煙火。

　　帶電作業需有專人監護，使用絕緣工具。

　　高空作業系好安全帶，使用合規梯子。

文明施工：

　　材料堆放整齊，垃圾每日清運。

　　控制施工噪音，減少對周邊環境的影響。

　　愛護機房內已有設備，做好成品保護。

七、測試與驗收

1、測試內容：

　　布線系統：100%通道測試，出具Fluke DTX系列測試報告，參數包括接線圖、長度、衰減、近端串?dāng)_等。

　　安防系統：測試門禁開閉功能、刷卡記錄、視頻清晰度、錄像回放功能。

　　動環監控系統：模擬所有報警信號(如漏水、高溫)，驗證報警的準確性和及時性。

2、驗收流程：

　　施工單位完成調試并自檢合格。

　　提交竣工資料(圖紙、測試報告、產品說明書、點表等)。

　　建設單位組織初步驗收。

　　整改初驗中發現的問題。

　　組織最終竣工驗收，簽署驗收報告。

八、培訓與售后服務

　　培訓：向甲方運維人員提供至少一次全面培訓，內容包括各系統原理、日常操作、常見故障排查。

售后服務：

　　提供產品質保期。

　　提供7x24小時快速響應

　　提供終身有償技術服務。

?附件：

　　機房弱電系統圖

　　機房弱電平面布置圖

　　機柜點位布置圖

　　主要設備材料清單
